编辑时间: 2021-06-30 17:19

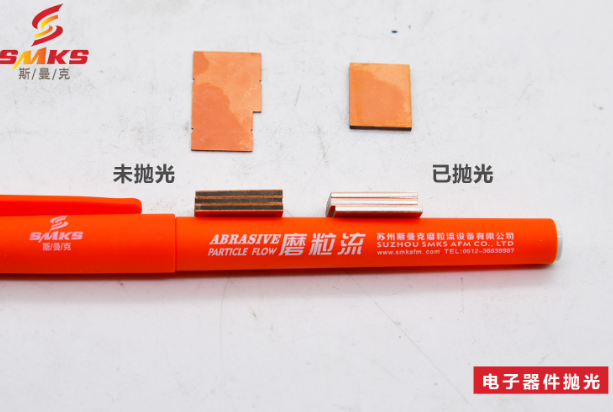

众所周知，电子器件对抛光精度要求是非常高的，至于电子器件抛光所能提升的性能，因为我不是电子专业人士，所以无法给出准确答案。下图所示的，是电子器件抛光完成后的对比。
未抛光的电子器件边缘呈暗黑色，有肉眼可见的粗糙颗粒。而抛光完成后的电子器件边缘非常亮，几乎呈镜面效果，因为器件尺寸较小，所以镜面不明显。而完成以上工作的，并不是传统人工打磨，而是磨粒流抛光设备。

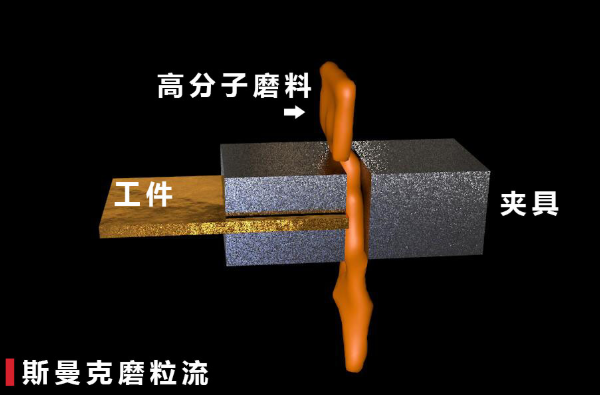

通过下图，我们可以简单地了解一下磨粒流抛光该电子器件的原理：
高分子弹性软磨料经过磨粒流设备挤压，流经电子器件待抛光面，进行持续研磨，即可达到抛光效果，一款夹具可以携带10-15个这种类型的器件，整个抛光耗时约2分钟。具体抛光压力，以及磨料所选取的目数，您可以联系我们，详细咨询！
